في صناعة التصنيع الدقيق، يعتمد نجاح أي عملية على بيانات فنية دقيقة وموثوقة. سواء كنت تقطع سبائك الطيران أو ألواحًا حجرية، فإن الفهم العميق لمواصفات آلتك لا يحدد كفاءتك فحسب، بل يحدد أيضًا تفوقك في السوق.

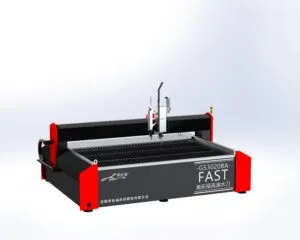

APW-GS3020-A22S-BP هي آلة قطع بنفث الماء على شكل جسر، من تطوير APW، الشركة الرائدة في هذا المجال بخبرة تزيد عن عقدين في أنظمة نفث الماء عالية الضغط. نستعرض أدناه أهم بياناتها الفنية لمساعدتك على فهم سبب تميز هذه الآلة في السوق العالمية.
نظرة عامة: الهيكل والأداء
في قلب APW-GS3020-A22S-BP يوجد هيكل على شكل جسر صُمم لتحقيق الاستقرار والدقة على المدى الطويل وسهولة التكامل. يتضمن التصميم نظام دفع بالرف والترس لمحاور X وY، مما يضمن حركة سريعة للرأس ودقة تحديد الموقع.
- نوع الهيكل: على طراز الجسر
- نظام القيادة: الرف والجناح
- طريقة القيادة: AC محرك سيرفو
- إجمالي استهلاك الطاقة: <6.79 حصان / 5 كيلو وات
- مزود الطاقة: تيار متردد 220 فولت ، 50 هرتز / 60 هرتز
- قدرة التحميل: 500،XNUMX كجم / م²
يتيح هذا المزيج حركة سلسة بسرعات عالية مع الحفاظ على استهلاك منخفض للطاقة. وهو مثالي للعمليات التي تسعى إلى تحقيق التوازن بين الأداء وكفاءة الطاقة.
البيانات الفنية: حركة المحور وسرعة القطع
تعتمد دقة القطع بنفث الماء بشكل كبير على مدى حركة رأس القطع وسرعته. يوفر الطراز GS3020-A22S-BP أبعاد عمل واسعة ونسب تحكم ممتازة.
- السفر على المحور X: 3000mm
- السفر المحور ص: 2000mm
- السفر المحور Z: 150mm
- أقصى سرعة للمحور X/Y: 30 م / دقيقة
- أقصى سرعة للمحور Z: 1 م / دقيقة
- سرعة القطع: <3 م / دقيقة
- دقة التحكم: ± 0.01mm
- دقة تحديد الموقع: ± 0.04mm / 1000mm
- دقة متكررة: ± 0.03mm
وتضع هذه الأرقام GS3020 كحل متعدد الاستخدامات للأنماط المعقدة ومتطلبات التحمل العالية - من الزجاج والسيراميك إلى المركبات المعدنية والبوليمرات المتقدمة.
البيانات الفنية: رأس المضخة وقدرات الضغط
يُعد نظام المضخة أحد أهم أجزاء أي قاطعة مائية. يأتي الطراز APW-GS3020-A22S-BP مزودًا بـ رأس قطع ثلاثي المحاور وتقدم مجموعة متنوعة من تكوينات الضغط.
- ماكس. ضغط العمل: 360/380/413.7 ميجا باسكال
- الضغط المستمر: 380 ميغاباسكال
- الحد الأقصى لتصريف المياه: 3.7L / دقيقة
- خيارات الفتحة: 0.26 / 0.3 / 0.33 mm
- قوة المحرك الرئيسي: 23.9 / 32.8 / 38.8 كيلو واط
- مستوى الضوضاء: 75 ديسيبل (A)
- حركة رأس المضخة (المحور Z): 150mm
- مزود الطاقة: 380 فولت / 50 هرتز / 3 مراحل
- أبعاد الماكينة (المضخة): × × 715 1045 1272 مم
- الوزن (المضخة): كغ 1100
بفضل خيارات الضغط والفوهة المتعددة، يمكن للمشغلين ضبط قوة القطع للمواد الناعمة والصلبة مع الحفاظ على التشغيل الهادئ والمستقر.
البيانات الفنية: ميزات الكاشطة والأتمتة
تدمج الآلة نظام توصيل المواد الكاشطة الآلي بالكامل، تم تحسينها لتحقيق الموثوقية والحد الأدنى من الصيانة.
- سعة خزان المواد الكاشطة: كغ 270
- نطاق ضغط الهواء التشغيلي: 0.2–0.8 ميجا باسكال
- متطلبات تدفق الهواء: 0.5 m³ / min
- حجم الخزان: × × 590 590 1340 مم
- مزود الطاقة: GC24V
تعمل ميزات الأتمتة على منع الانسداد وتحسين اتساق تدفق المواد الكاشطة وضمان تشغيل آمن وخالٍ من التشويش - حتى أثناء القطع المعقدة ومتعددة الاتجاهات.
مجموعة برامج التحكم والبرمجيات NC
أحد الجوانب الأكثر تقدمًا في GS3020 هو نظام التحكم NC-Studio، والذي يدعم الأتمتة عالية المستوى والتحكم البديهي للمشغل.
- الميزات الأساسية:
- إعدادات نقطة الصفر المتعددة
- CAM و NCEditor المدمجان
- إدارة قطع الغيار المعرضة للتآكل والتلف
- كشف الارتفاع بالليزر
- مسح الباركود
- وظائف التشطيب، والجسر، والتشطيب
- التعشيش واستخراج المحيط
- التحرير المرئي والمحاكاة
- نظام تحديد الحافة والتغذية الذاتية
- أوضاع التشغيل متعددة العمليات
يُقلل هذا النظام وقت التدريب بشكل كبير مع تعزيز المرونة. سواءً كنت تُنتج نماذج أولية مخصصة أو تُدير طلبات بالجملة، فإن بيئة برمجيات GS3020 تُحافظ على سير العمل بكفاءة وشفافية.
متغيرات النموذج والأحجام المخصصة
بالإضافة إلى ذلك، تقدم APW متغيرات متعددة على شكل جسر لأحجام التطبيقات المختلفة:
| الموديل | السفر على المحور X | السفر على المحور Y | Z المحور السفر |
|---|---|---|---|
| 2012BA | سماكة 2000 ملم | سماكة 1200 ملم | سماكة 150 ملم |
| 2015BA | سماكة 2000 ملم | سماكة 1500 ملم | سماكة 150 ملم |
| 2040BA | سماكة 2000 ملم | سماكة 4000 ملم | سماكة 150 ملم |
| 2060BA | سماكة 2000 ملم | سماكة 6000 ملم | سماكة 150 ملم |
| 2080BA | سماكة 2000 ملم | سماكة 8000 ملم | سماكة 150 ملم |
سواء كانت احتياجاتك هي تنسيق مضغوط أو كبير الحجم، تقدم APW تكوينات قابلة للتطوير تحمل نفس التميز الفني.
لماذا البيانات الفنية مهمة
عندما يتعلق الأمر بالقطع الصناعي عالي الدقة، فإن البيانات الفنية التفصيلية لا تقتصر على المهندسين فحسب - بل إنها أداة اتخاذ القرار للمشغلين والمديرين وفرق المشتريات على حد سواء.
ما تراه في ورقة المواصفات هو بالضبط ما تحصل عليه في ورشة العمل: القوة والدقة والتحكم السلس - مدعومًا بتصميم مصمم للموثوقية على المدى الطويل وتكلفة تشغيل منخفضة.
إذا كنت تبحث عن نظام نفث مائي عالي الأداء يقدم نتائج يومًا بعد يوم، فإن البيانات الفنية لهذا الجهاز تشكل حالة مقنعة.
أَسال الأملاح أو زيارة متجر APW علي بابا للحصول على عرض أسعار
