اختيار قطع الحجر
APW-A15-B-S4020-DXACWZ
> حجم الطاولة: 4 م (محور X) * 4 م (محور Y)
> قوة المضخة: 37 كيلو وات، تدفق 3.7 لتر/دقيقة حصان
> رأس القطع: 5 محاور، مسافة حركة على شكل حرف Z 150 مم، فوهة 0.33، مرونة سريعة باستخدام الماء النقي أو المواد الكاشطة
التطبيق: صناعات قطع المواد الثقيلة
صناعات العملاء: قطع الحجر / قطع الصفائح المعدنية السميكة
اختر السبب: سعة تحميل كبيرة / رافعة تحميل واقفة / 5 محاور
تفاصيل نفث الماء لقطع الحجر
طاولات
- مناسب لمعظم المواد الخام
- 4م (محور X)*2م (محور Y)
- دقة القطع: 0.1 مم
- التكرار: 0.03mm
- سرعة العبور: 10 م/دقيقة
- سعة التحميل: 1000 كجم/م²
- شبك شبكي
- يحقق هيكل البوابة المحسن، جنبًا إلى جنب مع قضبان التوجيه الناعمة، توازنًا مثاليًا بين الاستقرار والدقة العالية وسرعة تشغيل رأس القاطع.

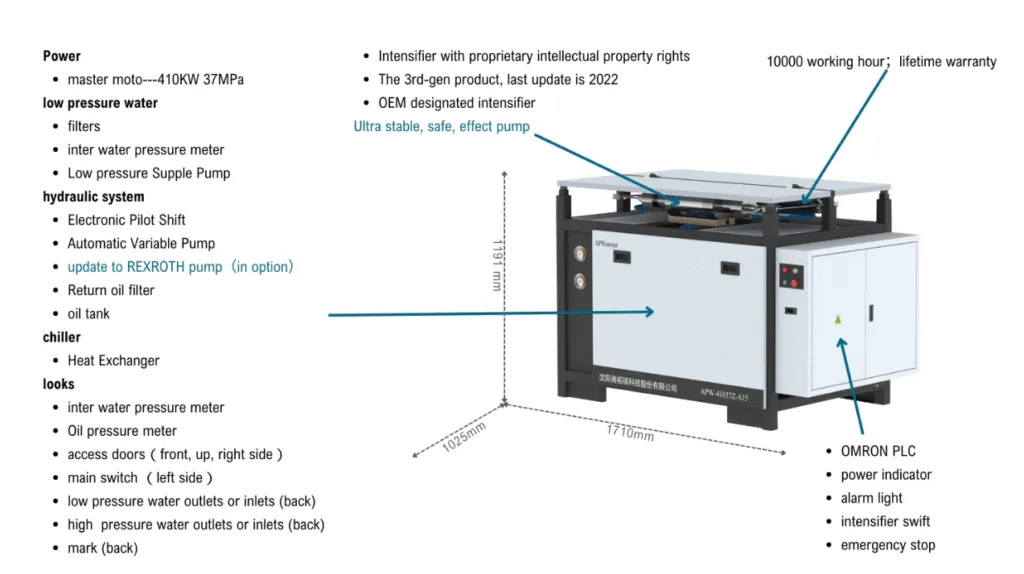

مضخة
- معدل الطاقة: 37 كيلو واط
- مصدر الكهرباء: تيار متردد 380 فولت 50 هرتز 3 مراحل
- أقصى ضغط: 420 ميجا باسكال
- معدل تدفق المياه HP: 3.7 لتر/دقيقة
- فوهة 0.33 مم (قطر النفاثة)
- المُراكم: 1.2 لتر
- خزان الزيت: 114 لتر
- الحجم: 1710 * 1025 * 1191mm
- الوزن: 980KG
الرأس
- رأس ثلاثي المحاور
- 150 مم Z-travel
- الماء النقي أو المواد الكاشطة المرنة
ودي
- تسهيل التحميل وتقليل كثافة العمالة
- تساعد الطاولة المسطحة والمتينة على تقليل معدل كسر البلاط السيراميكي كبير الحجم.
مشاركة الرأي
- النموذج الذي يتمتع بأعلى حجم مبيعات وحجم استشارات في أستراليا ونيوزيلندا وإيطاليا.
التكلفة
- جميع قطع الغيار هي من الموديلات العالمية وسهلة الشراء.
- تتمتع شبكة الشواية بصلابة أعلى ومقاومة أكبر للقطع، مما يقلل من تكرار الاستبدال.
- تم دمج عناصر التحكم الخاصة بالمكونات المثبتة على الرأس مثل أجهزة الكشف بالليزر في نظام التشغيل القياسي، دون الحاجة إلى دفع أي مبلغ إضافي.
جدول البيانات التقنية
طاولات
| نوع الهيكل | نمط الجسر الأمثل |
| طريقة القيادة | سيرفو التيار المتردد |
| شواحن | تيار متردد 220 فولت ، 50 هرتز / 60 هرتز |
| مجموع الطاقة | <6.79 حصان / 5 كيلو وات |
| سعة التحميل | 1000KG / M2 |
| دقة التحكم | ± 0.01mm |
| دقة تحديد المواقع | ± 0.04mm / 1000mm |
| دقة تحديد المواقع القابلة للتكرار | ± 0.05mm |
| سرعة القطع | <3 م / دقيقة |
| أقصى سرعة حركة للمحور X | 10 م / دقيقة |
| أقصى سرعة حركة للمحور Y | 10 م / دقيقة |
| أقصى سرعة حركة للمحور Z | 1 م / دقيقة |
| مادة الجدول | فولاذ مقاوم للصدأ |
| سماكة | 3mm |
| تتوفر أحجام طاولات أكثر | |||
| جسر-BA | حركة المحور X مم | حركة المحور Y مم | مسافة السفر للمحور Z مم |
| 3020BA | 3000 | 2000 | 150 |
| 4020BA | 4000 | 2000 | 150 |
مضخة
| أسئلة عامة | |
| قوة المحرك الرئيسي | 50HP / 37KW |
| أقصى ضغط عمل | 420 ميجا باسكال/60000 رطل لكل بوصة مربعة |
| ضغط العمل المستمر | 360-380Mpa |
| أقصى تصريف للمياه | 3.7L / دقيقة |
| أقصى فتحة متاحة | 0.33mm |
| شواحن | 380 فولت / 50 هرتز / 3 PH |
| ضجيج المستوى | 75db (A) |
| المقاس | 1710 * 1025 * 1191mm |
| الوزن | 980كغم |
| نظام قطع المياه | |
| الحد الأدنى لمياه القطع الداخلة | 16L / دقيقة |
| الحد الأدنى لضغط مياه القطع الداخلة | 0.24Mpa |
| حجم المجمع | 1.2L |
| النظام الهيدروليكي | |
| ماكس. الضغط الهيدروليكي | 20 ميجا باسكال/2900 رطل لكل بوصة مربعة |
| سعة خزان الزيت | 114L |
| مبرد | |
| الحد الأدنى لمياه التبريد الداخلة | 12L / دقيقة |
| الحد الأدنى لضغط مياه التبريد الداخلة | 0.3Mpa |
الرأس
| النوع | 5 محاور |
| حركة المحور Z | 150mm |
| زاوية بلاط المحور | ± 89 |
| زاوية بلاط المحور B | 0 |
| زاوية بلاط المحور C | ± 180 |
نظام التحكم
| الاسم | استوديو NC |
| شرح المميزات: | |
| سهل الاستخدام | |
| تكلفة الدراسة منخفضة | |
| إعدادات نقاط O المتعددة | |
| كاميرا مدمجة، NCEditor | إدارة قطع الغيار المعرضة للتآكل والتلف |
| يدعم إعدادات عملية متعددة | الربط/الربط الدقيق/التشطيب/التشطيب/الفرز/العمودي |
| يدعم ربط الوظائف المساعدة المختلفة | كشف الارتفاع بالليزر، والعثور على الحافة، وقراءة ماسح الباركود، ورافعة مثقاب |
| معالجة قطع حوض السيراميك | استخراج المحيط البصري |
| إدارة أدوات الآلة | |
| التعشيش |
| النوافذ الرئيسية | |
| شريط العنوان | |
| شريط القوائم | ملف/وضع العمل/تشغيل/أداة الآلة/ويندوز/اللغة/المساعدة/المعلمات |
| شريط حالة CNC | وضع التشغيل/ حالة النظام/ حالة التشغيل/ WCS/ وقت التشغيل/ تكوين النظام/ دعائم النظام |
| شريط التحكم في أداة الآلة | محور المحور / معدل التغذية / منطقة التحكم في الوعاء |
| شريط الأزرار التشغيلية | تنفيذ العمليات ذات الصلة |
| نوافذ الوظائف | نقطة البيع/المعلومات/تشخيص نقطة البيع/منفذ الإدخال/الإخراج/السجل/الإعداد |
نظام توصيل المواد الكاشطة التلقائي
| أسئلة عامة | |
| الأعلى. ضغط الهواء الداخل | 0.8Mpa |
| الحد الأدنى لضغط الهواء الداخل | 0.2Mpa |
| القدرة الكاشطة | 270Kg |
| تدفق الهواء التشغيلي | 0.5 m3 / دقيقة |
| الصوت | 590x590x1340mm |
| شواحن | GC24V |
| شرح المميزات: |
| التحكم في التغذية الذاتية |
| الختم الذاتي |
| صمام الهواء لمنع التشويش والكسر |
| استخدم مستشعرًا غير معدني للعمل بشكل حاد وعمر عمل طويل |
