يعتقد العديد من المصممين الذين اعتادوا على القطع بالليزر أن التحول إلى القطع بالماء أمر بسيط. فالمسارات هي نفسها، والأشكال هي نفسها، ويبدو الأمر كما لو أننا نستخدم آلة مختلفة.
لكن بمجرد البدء بالعمل، لا تتطابق النتائج دائمًا مع توقعاتك. فالرسم الذي يعمل بشكل مثالي في الطباعة بالليزر قد يعطي نتائج غير مستقرة في الطباعة بنفث الماء. أحيانًا تبدو الهندسة صحيحة، لكن الجزء النهائي لا يزال يبدو غير متناسق.
لا يتعلق الأمر بالبرمجيات، ولا بمهارات الرسم. السبب الحقيقي بسيط: المنطق الكامن وراء العمليتين مختلف. يتبع الليزر تصميمك، بينما يتفاوض معه القطع بالماء بطريقة ما.
في مرحلة ما، ستلاحظ تحولاً. عندما ترسم، لن تفكر فقط في الشكل. ستبدأ بالتفكير: هل يمكن قطع هذه الفتحة بشكل صحيح؟ أي جانب من الحافة مهم حقاً؟ من أين يجب أن يبدأ القطع؟ عندها تنتقل من التفكير باستخدام الليزر إلى التفكير باستخدام القطع المائي.
هذا ليس دليلاً نظرياً. إنها مجرد خبرة عملية من مواقف قطع حقيقية، من النوع الذي لا تتعلمه إلا بعد ارتكاب الأخطاء.
1. لماذا يختلف تصميم الليزر عن تصميم القطع المائي؟
السبب ليس معقداً. مبادئ القطع مختلفة تماماً.

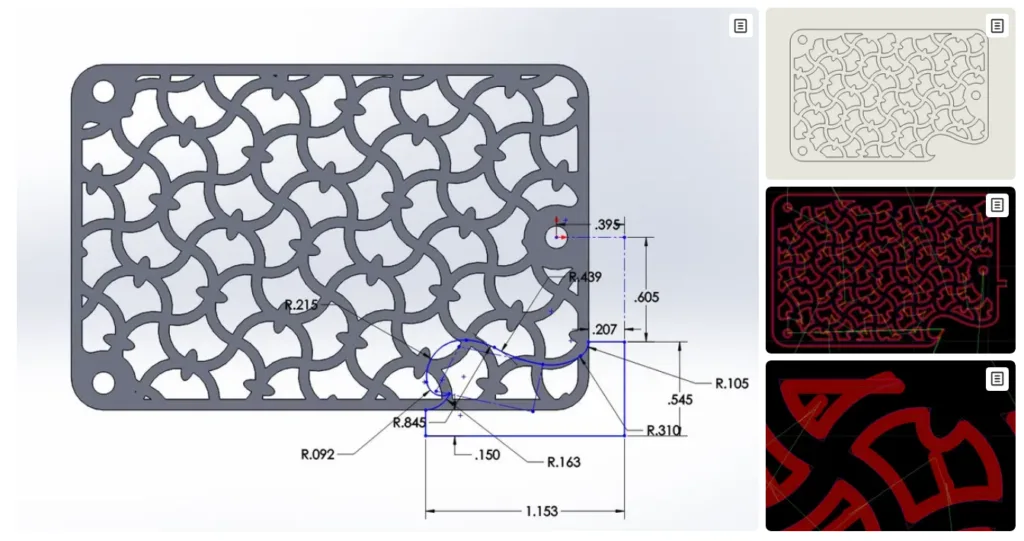

يستخدم الليزر طاقة مركزة لصهر أو تبخير المواد. إنه نظيف ودقيق ويتبع المسار بدقة متناهية. لذا، في معظم الحالات، يعتمد التصميم بشكل أساسي على الهندسة.

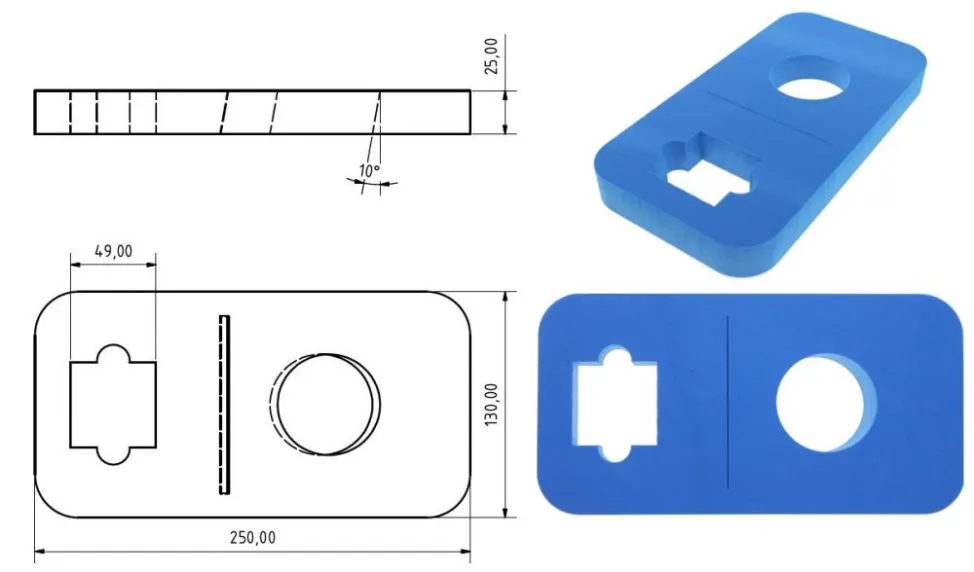

تختلف تقنية القطع بنفث الماء. فهي تستخدم تيارًا عالي السرعة من الماء ممزوجًا بمادة كاشطة لإزالة المادة. إنها عملية فيزيائية باستخدام أداة ذات قطر وانتشار وقصور ذاتي.
ولهذا السبب، ستتعامل دائمًا مع أمور مثل عرض الشق، والتناقص التدريجي، والتأخر في الزوايا، والحساسية للسمك.
لذا بدلاً من مجرد "قص ما ترسمه"، فإن تقنية القطع بالماء تقوم دائماً بتفسير تصميمك بطريقتها الخاصة.
2. اعتبارات التصميم للميزات المختلفة
ثقوب 2.1
باستخدام الليزر، عادةً ما تكون عملية حفر الثقوب بسيطة. إذا كان الحجم مناسبًا للغرض المطلوب، فسيكون ذلك كافيًا. الثقوب الصغيرة والأنماط الكثيفة لا تُمثل عادةً مشكلة.
عند استخدام تقنية القطع بنفث الماء، عليك التفكير ملياً. يجب ألا يكون الثقب صغيراً جداً، وإلا فلن يعمل النفث بشكل صحيح. في المواد السميكة، قد لا تكون الثقوب أسطوانية تماماً، بل ستكون متدرجة من الأعلى إلى الأسفل.
أيضًا، إذا كانت الثقوب قريبة جدًا من بعضها البعض، فقد لا تصمد المادة الموجودة بينها أمام عملية القطع.
لذا فإن تصميم الثقوب لا يتعلق فقط بالأبعاد، بل يتعلق أيضًا بما إذا كان بإمكان الطائرة النفاثة التعامل مع هذه الميزة بالفعل.
2.2 خطوط مستقيمة
يمنحك الليزر نتيجة دقيقة للغاية. ما ترسمه يكون مطابقاً تماماً لما تحصل عليه.
تختلف عملية القطع بنفث الماء، خاصةً في المواد السميكة. عادةً ما يكون السطح العلوي أكثر دقة، بينما قد يكون السطح السفلي به بعض الانحراف.
لذا، عند تصميم مسطرة مستقيمة، من المهم التفكير في أي جانب منها هو الأهم. إذا كان كلا الجانبين بالغ الأهمية، فلن يقتصر الأمر على مجرد مسألة تصميم، بل قد يتطلب الأمر إعدادًا مختلفًا للآلة.
2.3 منحنيات
يتتبع الليزر المنحنيات بشكل جيد للغاية، حتى الأشكال المعقدة.
يُظهر القطع بنفث الماء تأخيراً طفيفاً عند تغيير الاتجاه، ولا يمكنه تتبع المنحنيات الضيقة فوراً، خاصةً مع المواد السميكة. وكلما صغر نصف القطر، ازداد هذا التأثير وضوحاً.
لذا، ليس الأمر أن المنحنيات لا يمكن أن تكون معقدة، ولكن الانتقالات الأكثر سلاسة ستعطي دائمًا نتائج أفضل وأكثر استقرارًا.
زنومكس زوايا
باستخدام الليزر، تصبح الزوايا الحادة شائعة وسهلة التحقيق.
في تقنية القطع بنفث الماء، تكون الزوايا الداخلية الحادة محدودة فعلياً بحجم الفوهة. ستحصل دائماً على نصف قطر صغير.
إذا صممت كل شيء بزوايا حادة مثالية، فقد ينتهي بك الأمر بخيبة أمل من النتيجة. من الأفضل تقبّل هذا الأمر مبكراً وإضافة أنصاف أقطار معقولة في تصميمك.
2.5 المسافة بين المعالم
هذا أمر لا يولي له العديد من مصممي الليزر اهتماماً كبيراً.
تتميز تقنية القطع بالماء بعرض قطع أكبر. إذا كان خطان متقاربين للغاية، فقد تتداخل القطع. وهذا قد يؤدي إلى أخطاء في الأبعاد، أو حتى إلى انفصال أجزاء صغيرة تمامًا.
لذا فإن المسافة بين العناصر ليست مجرد تفصيل في الرسم، بل إنها تؤثر بشكل مباشر على إمكانية قطع الجزء بشكل صحيح.
3. تأثير سُمك المادة
في القطع بالليزر، يمكن لتصميم واحد أن يعمل في كثير من الأحيان عبر سماكات مختلفة، مع تعديلات في المعلمات.
في تقنية القطع بنفث الماء، يؤثر سمك المادة بشكل كبير على كل شيء. فكلما زاد سمك المادة، زاد فقد الطاقة في النفث، وزاد الانحراف الذي ستلاحظه.
وهذا يعني أن الرسم نفسه قد يتصرف بشكل مختلف تمامًا في المواد الرقيقة والسميكة.
بالنسبة للأجزاء السميكة، غالباً ما يكون من الضروري السماح بمزيد من التفاوت، أو على الأقل تأكيد استراتيجيات التعويض قبل القطع.
4. المقدمة، نقطة البداية، ونقطة النهاية
المسار التمهيدي هو المسار المستخدم للدخول والخروج من محيط القطع.
يستخدم الليزر أيضًا عمليات تمهيدية، ولكن عادةً ما يتم التعامل معها تلقائيًا ويكون تأثيرها ضئيلاً.
في تقنية القطع بنفث الماء، تُعد نقطة البداية أكثر أهمية. إذ يجب أن يخترق النفث المادة أولاً، وهذا قد يترك علامة مرئية.
إذا حدث هذا على حافة وظيفية أو سطح مرئي، فقد يشكل ذلك مشكلة.
لذا عملياً، ينبغي عليك التفكير في:
- وضع نقطة البداية في منطقة غير حرجة
- ترك مساحة إضافية إذا لزم الأمر للمدخل
- تحديد المناطق الآمنة للثقب في الأجزاء المهمة
لا يتم تحديد الطول الدقيق للتمهيد، ولكن يجب أن يكون طويلاً بما يكفي لاستقرار عملية القطع قبل الوصول إلى المحيط الرئيسي.
5. نظام ثلاثي المحاور مقابل نظام خماسي المحاور
تقطع آلة القطع المائي ثلاثية المحاور عمودياً. ويُعدّ التناقص التدريجي أمراً لا مفر منه، وعادةً ما يتطلب التصميم التكيف معه.
تتيح خاصية المحاور الخمسة التحكم في الزاوية. ويمكنها تعويض التناقص وحتى إنشاء قطع بزاوية.
من وجهة نظر التصميم، يكون الفرق واضحاً تماماً:
باستخدام نظام ثلاثي المحاور، فإنك غالباً ما تتجنب المشاكل.
باستخدام نظام خماسي المحاور، تبدأ بالتحكم في النتيجة.
لكن حتى مع نظام خماسي المحاور، يظل التصميم مرتبطاً بالعملية. فهو يمنحك مرونة أكبر، وليس حرية كاملة.
إذا كانت لديكم أسئلة أخرى حول القطع بنفث الماء، فلا تترددوا في كتابة تعليق أدناه. اتصل بـ APW من يقوم بتشغيل وإنتاج آلات القطع بنفث الماء منذ 30 عامًا.
الأسئلة الشائعة
1. هل يمكنني استخدام نفس الرسم من القطع بالليزر مباشرة للقطع بالماء؟
في بعض الحالات البسيطة، نعم، يمكنك استخدام نفس الرسم. ولكن إذا كان الجزء يحتوي على ثقوب صغيرة، أو مسافات ضيقة، أو مادة سميكة، فعادةً ما يكون ذلك غير مثالي.
تتميز رسومات القطع بالليزر بدقة هندسية عالية، بينما يتطلب القطع بالماء مراعاة خصائص القطع. قد ينجح القطع بمجرد نسخ الملف، لكن الجودة غير مستقرة.
عادةً ما نقترح تعديلات صغيرة، وليست تغييرات كبيرة، ولكنها مهمة للنتيجة.
2. لماذا تبدو الثقوب جيدة في القطع بالليزر، ولكنها ليست جيدة في القطع بالماء؟
وهذا أمر شائع جدًا.
تعتمد تقنية القطع بالليزر على الحرارة، لذا يمكن للثقوب الصغيرة أن تحافظ على شكلها الجيد. أما القطع بنفث الماء فهو يعتمد على التآكل الفيزيائي، حيث يكون للنفث قطر وانتشار محددين.
خاصةً في الصفائح السميكة، سيكون شكل الثقب من الأعلى والأسفل مختلفًا قليلاً. لن يكون مستقيمًا تمامًا.
إذا كانت الفتحة صغيرة جدًا أو قريبة جدًا، ستكون المشكلة أكثر وضوحًا. لذا، في تقنية القطع بالماء، يتطلب تصميم الفتحة مزيدًا من الاهتمام.
3. لماذا لا تكون حواف القطع بنفث الماء مستقيمة مثل حواف القطع بالليزر؟
يعتمد ذلك على السماكة.
في المواد الرقيقة، تكون حافة القطع المائي ممتازة أيضاً. ولكن عندما تصبح المادة سميكة، تقل طاقة النفث أثناء النزول، لذا قد يكون هناك بعض الانحراف في الجانب السفلي.
لا تعاني تقنية القطع بالليزر من هذه المشكلة بنفس القدر.
لذا، عند التصميم، من الأفضل معرفة أي جانب هو الأهم. إذا كان كلا الجانبين يتطلبان دقة عالية، فقد يتطلب الأمر استخدام نظام خماسي المحاور أو عملية ثانوية.
4. هل أحتاج إلى تصميم مقدمة كما هو الحال في القطع بالليزر؟
تتضمن عملية القطع بالليزر أيضًا بعض الخطوات التمهيدية، ولكن في كثير من الأحيان يقوم النظام بالمعالجة تلقائيًا، لذلك لا يهتم المصمم كثيرًا.
في القطع بنفث الماء، تكون نقطة البداية أكثر حساسية، لأنها تتطلب أولاً عملية ثقب، وهذا قد يترك أثراً.
إذا كانت هذه العلامة موجودة على سطح الختم أو الحافة المرئية، فهذا ليس جيدًا.
حتى لو لم ترسم الخطوط التمهيدية في برنامج التصميم بمساعدة الحاسوب (CAD)، فعلى الأقل يجب أن تفكر في أفضل نقطة بداية. أحيانًا نناقش هذا الأمر أيضًا قبل البدء بالقطع.
5. هل القطع بنفث الماء أقل دقة من القطع بالليزر؟
ليس تماما.
بالنسبة للصفائح الرقيقة والميزات الدقيقة للغاية، فإن القطع بالليزر عادة ما يكون أكثر دقة، وهذا صحيح.
لكن تقنية القطع بنفث الماء تتميز بميزة في المواد السميكة، حيث لا توجد منطقة متأثرة بالحرارة، ولا يوجد تشوه حراري.
كما يمكن التحكم في بعض مشاكل الدقة مثل التناقص التدريجي باستخدام نظام المحاور الخمسة.
لذا فالأمر لا يتعلق فقط بالدقة، بل يعتمد على التطبيق. اختيار العملية الصحيحة أهم من مجرد النظر إلى الدقة.
