تشغيل سريع + توفير الطاقة + الحفر

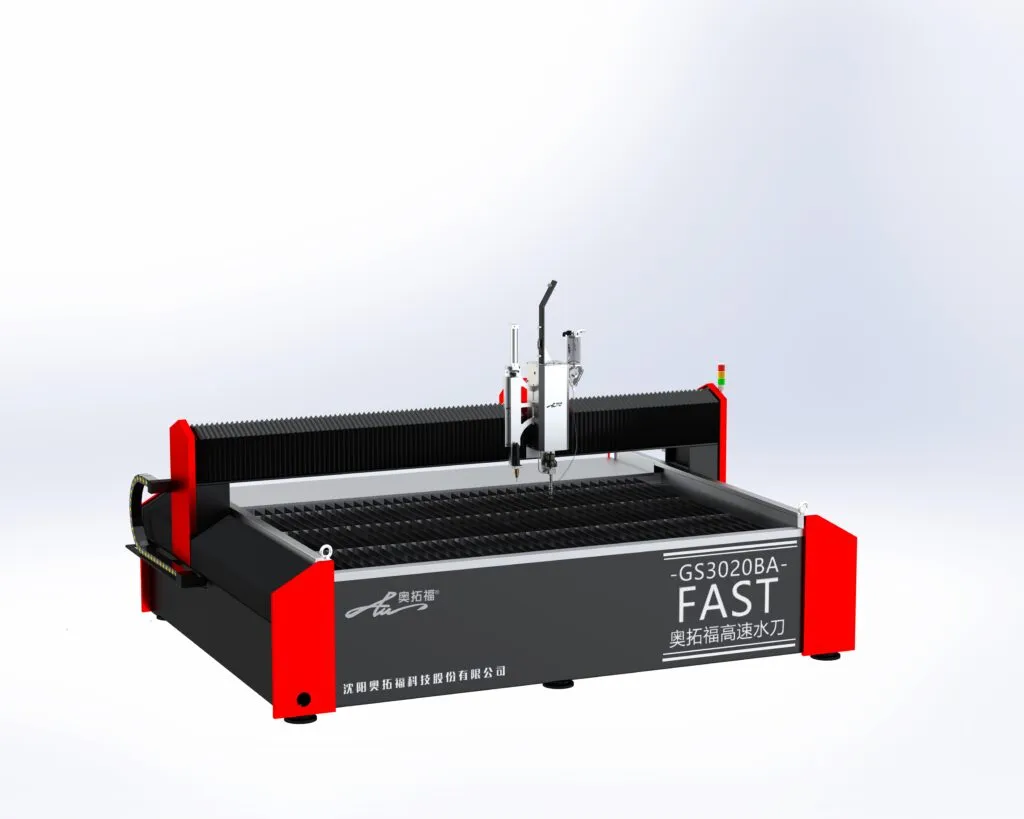

APW-GS3020-a22s-bp
> حجم الطاولة: 3 م (محور X) * 2 م (محور Y)
> قوة المضخة: 23.9/ 32.8 / 38.8 كيلو وات، تدفق حصاني 3.7 لتر/دقيقة
> رأس القطع: 3 محاور، مسافة حركة على شكل حرف Z 150 مم، فوهة 0.33، مرونة سريعة باستخدام الماء النقي أو المواد الكاشطة
التطبيق: معظم الصناعات القطعية
الصناعات العميلية: إيقاع الإنتاج السريع / حساسية أسعار الطاقة / عمليات الحفر المتعددة / تتطلب تحميلًا يستغرق وقتًا طويلاً
اختر السبب: طريقة دفع الرف والترس / رأس القطع سريع التشغيل / محرك المؤازرة / تكلفة تشغيل الطاقة المنخفضة للغاية أثناء كسر المكثف
تفاصيل قاطعة نفاثة مياه سريعة التشغيل مع مثقاب
طاولات
- مناسب لمعظم المواد الخام
- 3م (محور X)*2م (محور Y)
- دقة القطع: 0.1 مم
- التكرار: 0.03mm
- سرعة العبور: 30 م/دقيقة
- سعة التحميل: 500 كجم/م²
- جسر مثل المدرج المحوري والإطار المنفصل وخزان المياه يحافظان على الاستقرار ويقللان من التأثير على دقة القطع
- 2 الجانبين تحميل
- المزيد من المقاسات (X*Y، م): 2012 / 2015 / 3020 / 2040 /2060
مضخة
- الموديل
- A22S-24 (23.9 كيلوواط)
- A22S-32 (32.8 كيلوواط)
- A22S-37 (38.8 كيلوواط)
- Power(KW): 23.9/32.8/38.8/45/75
- مضخة الغطاس العلامة التجارية: ريكسروث
- عدد مضخات الغطاس: 1
- عدد المكثفات: 1(S)
- تدفق المياه (حصان) (لتر/دقيقة): 3.7 (ثانية)
- الفوهة (مم): 0.26/0.3/0.33
- أقصى ضغط للمياه (ميجا باسكال): 360/380/413
- شاشة التحكم: Have(S)
- الحجم (مم): 1715*1045*1272 (صغير)
- الوزن (كجم): 1100
الرأس
- رأس ثلاثي المحاور
- مع الدرل
- 150 مم Z-travel
- الماء النقي أو المواد الكاشطة المرنة
ودي
- تم دمج سرير خزان المياه، مما يقلل الحاجة إلى تعديلات دقيقة منتظمة للمبتدئين.
- يعمل محرك الرف والترس على تقليل الاهتزاز أثناء الحركة بسرعات عالية.
- مجهزة بمثقاب هوائي للمساعدة في الحفر، مما يقلل من التبديل المتكرر بين الضغوط العالية والمنخفضة ويطيل عمر المضخة.
مشاركة الرأي
- مناسب جدًا للإنتاج الضخم.
- اختيار جيد للمستخدمين في المناطق ذات أسعار الطاقة المرتفعة.
- زيادة الأرباح دون زيادة ساعات العمل.
تسليط الضوء
- رأس تشغيل سريع، دقة عالية، سهولة تشغيل: يُمكّن محرك السيرفو من ضبط الضغط تلقائيًا. ما عليك سوى ضبط المعلمات، ليتمكن من التعامل بثبات مع مهام المعالجة عالية الطلب، مما يُقلل من عيوب المنتجات.
- كفاءة ودقة وسرعة في التوصيل: تصل سرعة منصة رف التروس إلى 30 مترًا في الدقيقة، ودقة تحديد المواقع ±0.02 مم. لا حاجة للمعايرة اليدوية، مما يزيد من كفاءة المعالجة بنسبة 40%.
- توفير الطاقة والصيانة المنخفضة: يتيح ناقل EtherCAT التشغيل المنسق، مما يقلل من استهلاك الطاقة بنسبة 30%، ويقلل من الأعطال، ويخفض تكاليف الصيانة.
جدول البيانات التقنية
طاولات
| نوع الهيكل | نمط الجسر |
| حركة المحور X مم | 3000mm |
| حركة المحور Y مم | 2000mm |
| مسافة السفر للمحور Z مم | 150mm |
| طريقة القيادة | سيرفو التيار المتردد |
| شواحن | تيار متردد 220 فولت ، 50 هرتز / 60 هرتز |
| مجموع الطاقة | <6.79 حصان / 5 كيلو وات |
| سعة التحميل | 500KG / M2 |
| دقة التحكم | ± 0.01mm |
| دقة تحديد المواقع | ± 0.04mm / 1000mm |
| دقة تحديد المواقع القابلة للتكرار | ± 0.03mm |
| سرعة القطع | <3 م / دقيقة |
| أقصى سرعة حركة للمحور X | 30 م / دقيقة |
| أقصى سرعة حركة للمحور Y | 30 م / دقيقة |
| أقصى سرعة حركة للمحور Z | 1 م / دقيقة |
| مادة الجدول | فولاذ مقاوم للصدأ |
| سماكة | 3mm |
| تتوفر أحجام طاولات أكثر | |||
| جسر-BA | حركة المحور X مم | حركة المحور Y مم | مسافة السفر للمحور Z مم |
| 2012BA | 2000 | 1200 | 150 |
| 2015BA | 2000 | 1500 | 150 |
| 2040BA | 2000 | 4000 | 150 |
| 2060BA | 2000 | 6000 | 150 |
| 2080BA | 2000 | 8000 | 150 |
مضخة
| أسئلة عامة | |
| قوة المحرك الرئيسي | 23.9/32.8/38.8/45/75 KW |
| أقصى ضغط عمل | 360/380/413.7 ميجا باسكال |
| ضغط العمل المستمر | 360-380Mpa |
| أقصى تصريف للمياه | 3.7/7.4 لتر/دقيقة |
| أقصى فتحة متاحة | 0.26 /0.3 /0.33 /0.46 ملم |
| شواحن | 380 فولت / 50 هرتز / 3 PH |
| ضجيج المستوى | 75db (A) |
| المقاس | 715*1045*1272 (صغير) / 2100*1370*1510 (عرض) |
| الوزن | 1100 / 1400 / 1700 كجم |

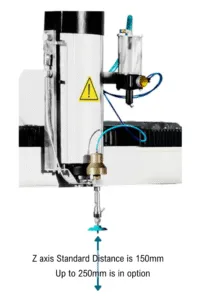

الرأس
| النوع | 3 محاور |
| حركة المحور Z | 150mm |
| زاوية بلاط المحور | 0 |
| زاوية بلاط المحور B | 0 |
| زاوية بلاط المحور C | 0 |
| ديرل | هوائي أو كهربائي |

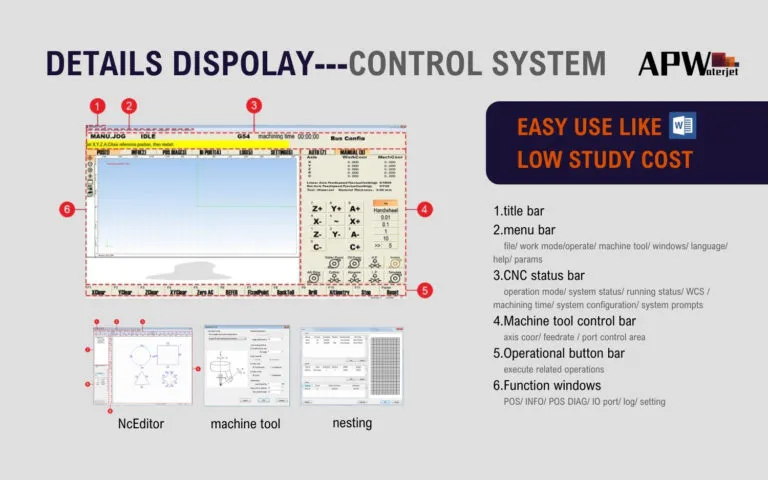

نظام التحكم
| الاسم | استوديو NC |
| شرح المميزات: | |
| سهل الاستخدام | |
| تكلفة الدراسة منخفضة | |
| إعدادات نقاط O المتعددة | |
| كاميرا مدمجة، NCEditor | إدارة قطع الغيار المعرضة للتآكل والتلف |
| يدعم إعدادات عملية متعددة | الربط/الربط الدقيق/التشطيب/التشطيب/الفرز/العمودي |
| يدعم ربط الوظائف المساعدة المختلفة | كشف الارتفاع بالليزر، والعثور على الحافة، وقراءة ماسح الباركود، ورافعة مثقاب |
| معالجة قطع حوض السيراميك | استخراج المحيط البصري |
| إدارة أدوات الآلة | |
| التعشيش |
| النوافذ الرئيسية | |
| شريط العنوان | |
| شريط القوائم | ملف/وضع العمل/تشغيل/أداة الآلة/ويندوز/اللغة/المساعدة/المعلمات |
| شريط حالة CNC | وضع التشغيل/ حالة النظام/ حالة التشغيل/ WCS/ وقت التشغيل/ تكوين النظام/ دعائم النظام |
| شريط التحكم في أداة الآلة | محور المحور / معدل التغذية / منطقة التحكم في الوعاء |
| شريط الأزرار التشغيلية | تنفيذ العمليات ذات الصلة |
| نوافذ الوظائف | نقطة البيع/المعلومات/تشخيص نقطة البيع/منفذ الإدخال/الإخراج/السجل/الإعداد |
نظام توصيل المواد الكاشطة التلقائي
| أسئلة عامة | |
| الأعلى. ضغط الهواء الداخل | 0.8Mpa |
| الحد الأدنى لضغط الهواء الداخل | 0.2Mpa |
| القدرة الكاشطة | 270Kg |
| تدفق الهواء التشغيلي | 0.5 m3 / دقيقة |
| الصوت | 590x590x1340mm |
| شواحن | GC24V |
| شرح المميزات: |
| التحكم في التغذية الذاتية |
| الختم الذاتي |
| صمام الهواء لمنع التشويش والكسر |
| استخدم مستشعرًا غير معدني للعمل بشكل حاد وعمر عمل طويل |
